Толчок в развитии электричества пришелся на вторую половину XIX века. Именно в это время ученые сделали ряд открытий в этой области, которые позволили найти электричеству практическое применение. Тома Эдиссон изобрел первую электрическую лампочку и, пообещав всем очень дешевое освещение, принялся за строительство электростанций.
Первые лампы были дуговые, в них разряд происходил на открытом воздухе между двумя угольными стержнями. В это время эмпирически было установлено, что наиболее подходящим для горения дуги является напряжение 45 В. Чтобы уменьшить токи короткого замыкания, которые возникали в момент зажигания ламп (при соприкосновении углей), и для более устойчивого горения дуги включали последовательно с дуговой лампой балластный резистор. Так же было найдено, что сопротивление балластного резистора должно быть таким, чтобы падение напряжения на нем при нормальной работе составляло примерно 20 В. Таким образом, общее напряжение в установках постоянного тока сначала составляло 65 В, и это напряжение применялось долгое время. Однако часто в одну цепь включали последовательно две дуговые лампы, для работы которых требовалось 2x45 = 90 В, а если к этому напряжению прибавить еще 20 В, приходящиеся на сопротивление балластного резистора, то получится напряжение 110 В.
Ошибка Томаса Эдиссона была в том, что он для выработки тока использовал генераторы постоянного тока, и пытался передавать по проводам постоянный ток. Радиус электроснабжения не превышал нескольких сотен метров и имел громадные потери. Попытки расширить границы района электроснабжения привели к рождению так называемой трехпроводной системы постоянного тока (110x2=220 В).
Одновременно Никола Тесла вел разработку и внедрение генераторов и систем переменного тока. Применение переменного тока напряжением в несколько тысяч Вольт позволило упростить и удешевить электрическую сеть и увеличить радиус электроснабжения (более 2 км при потере до 3 % напряжения в магистральных проводах вместо 17—20 % в сетях постоянного тока). А при на выходе к потребителям через трансформаторы напряжение понижалось до 127 вольт (3 фазы= 220 вольт, 1 фаза= 127 вольт по формуле √220/3 ).
Так продолжалось до 60-x годов прошлого века и в СССР, пока колличество электроприборов не обогнало колличество на селения. Чтобы как-то снизить нагрузку нужно было или утолщать провода в кабельных линиях или увеличить напряжение (I=U/R). Выбрали меньшее из зол и увеличили напряжение в сети до тех же 220 вольт только на каждую фазу.
Русский ученый Доливо-Добровольский первым предложил разложить ток на активную и пассивную состовляющие и рекомендовал принять в качестве основной формы кривой тока синусоиду. В отношении частоты тока он высказался за 30—40 Гц. Позднее в результате критического отбора получили применение лишь две частоты промышленного тока: 60 Гц в Америке и 50 Гц в других странах. Эти частоты оказались оптимальными, ибо повышение частоты ведет к чрезмерному возрастанию скоростей вращения электрических машин (при том же числе полюсов), а снижение частоты неблагоприятно сказывается на равномерности освещения.
Частота 50 гц, что это значит. Почему в электроэнергетике выбран стандарт частоты 50 герц
Почему по сей день в энергетической отрасли для передачи и распределения электроэнергии всюду выбраны и остаются принятыми частоты 50 и 60 Гц? Вы когда-нибудь задумывались об этом? А ведь это совсем не случайно.
В странах Европы и СНГ принят стандарт 220-240 вольт 50 герц, в североамериканских странах и в США — 110-120 вольт 60 Гц, а в Бразилии 120, 127 и 220 вольт 60 Гц. Кстати, непосредственно в США в розетке порой может оказаться, скажем, 57 или 54 Гц. Откуда эти цифры?
Давайте обратимся к истории, чтобы разобраться в данной теме. Во второй половине XIX века ученые многих стран мира активно изучали электричество и искали ему практическое применение. Томас Эдисон изобрел свою первую лампочку, внедрив тем самым электрическое освещение. Возводились первые электростанции постоянного тока. Начало электрификации в США.
Первые лампы были дуговыми, они светились электрическим разрядом, горящим на открытом воздухе, зажигаемым между двумя угольными электродами. Экспериментаторы того времени довольно быстро установили, что именно при 45 вольтах дуга становится более устойчивой, однако для безопасного зажигания, последовательно с лампой подключали резистивный балласт, на котором падало в процессе работы лампы около 20 вольт.
Так, долгое время применялось постоянное напряжение 65 вольт. Затем его повысили до 110 вольт, чтобы можно было последовательно включить в сеть сразу две дуговые лампы.
Эдисон был фанатичным сторонником систем постоянного тока, и генераторы постоянного тока Эдисона поначалу так и работали, подавая в потребительские сети 110 вольт постоянного напряжения.
Но технология постоянного тока Эдисона была очень-очень затратной, экономически не выгодной: нужно было прокладывать много толстых проводов, да и передача от электростанции до потребителя не превышала расстояния в несколько сотен метров, поскольку потери при передаче были огромны.
Позже была введена трехпроводная система постоянного тока на 220 вольт (две параллельные линии по 110 вольт), однако существенно положение относительно экономичности такой передачи не улучшилось.
Позже Никола Тесла разработал свои, совершенно новаторские генераторы переменного тока, и внедрил экономически более эффективную систему передачи электроэнергии при высоком напряжении в несколько тысяч вольт, и электроэнергию можно стало передавать на тысячи метров, потери при передаче снизились в десятки раз. Постоянный ток Эдисона не выдержал конкуренции с переменным током Тесла.

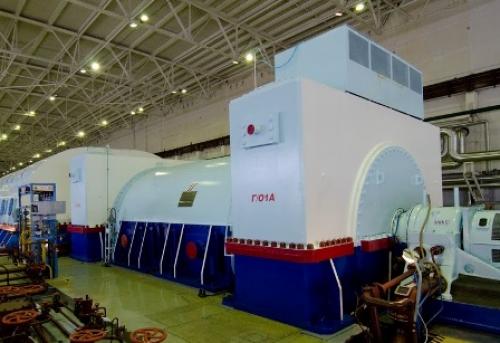

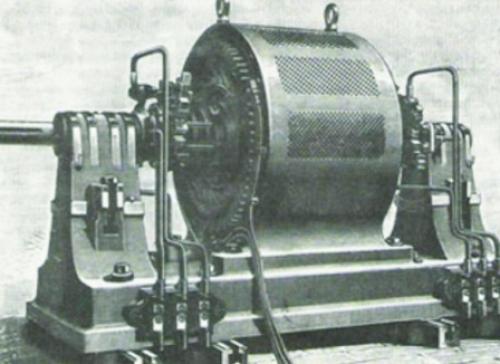

Трансформаторы на железе понижали высокое напряжение до 127 вольт на каждой из трех фаз, подавая его потребителю в виде переменного тока. При работе генераторов переменного тока, приводимых в движение паром или падающей водой, роторы их вращались с частотой от 3000 оборотов в минуту и даже больше.
Это позволяло лампам не мерцать, асинхронным двигателям нормально работать, выдерживая номинальные обороты, а трансформаторам — преобразовывать электричество, повышать и понижать напряжение.
Между тем, в СССР напряжение сетей до 60-х годов оставалось на уровне 127 вольт, затем с ростом производственных мощностей его подняли до привычных нам теперь 220 вольт.
Доливо-Добровольский, так же как и Тесла, исследовавший возможности переменного тока, предложил использовать для передачи электроэнергии именно синусоидальный ток, а частоту предложил установить в пределах от 30 до 40 герц. Позже сошлись на 50 герцах в СССР и на 60 герцах — в США. Эти частоты были оптимальными для оборудования переменного тока, во всю работавшего на многих заводах.
Частота вращения двухполюсного генератора переменного тока составляет 3000 либо максимум 3600 оборотов в минуту, и дает как раз частоты 50 и 60 Гц при генерации. Для нормальной работы генератора переменного тока, частота должна быть не менее 50-60 Гц. Промышленные трансформаторы без проблем преобразуют переменный ток данной частоты.
Сегодня принципиально можно повысить частоту передачи электроэнергии до многих килогерц, и сэкономить таким образом на материалах проводников в ЛЭП, однако инфраструктура остается приспособленной именно для тока частотой 50 Гц, она была так спроектирована изначально по всему миру, генераторы на атомных электростанциях вращаются с все той же частотой 3000 оборотов в минуту, имеют всё ту же пару полюсов. Поэтому модификация систем генерации, передачи и распределения электроэнергии - вопрос отдаленного будущего. Вот почему 220 вольт 50 герц остаются у нас пока стандартом.
Напряжение сети в россии. СТАНДАРТНЫЕ НАПРЯЖЕНИЯ СЕТЕЙ И ОБОРУДОВАНИЯ ПЕРЕМЕННОГО ТОКА В ДИАПАЗОНЕ ОТ 100 ДО 1000 В ВКЛЮЧИТЕЛЬНО
1. СТАНДАРТНЫЕ НАПРЯЖЕНИЯ СЕТЕЙ И ОБОРУДОВАНИЯ ПЕРЕМЕННОГО ТОКА В ДИАПАЗОНЕ ОТ 100 ДО 1000 В ВКЛЮЧИТЕЛЬНО
Стандартные напряжения в указанном диапазоне приведены в табл.1. Они относятся к трехфазным четырехпроводным и однофазным трехпроводным сетям, включая однофазные ответвления от них.
Таблица 1
____________________
* Номинальные напряжения уже существующих сетей напряжением 220/380 и 240/415 В должны быть приведены к рекомендуемому значению 230/400 В. До 2003 г. в качестве первого этапа электроснабжающие организации в странах, имеющих сеть 220/380 В, должны привести напряжения к значению 230/400 В (%).
Электроснабжающие организации в странах с сетью 240/415 В также должны привести это напряжение к значению 230/400 В (%). После 2003 г. должен быть достигнут диапазон 230/400 В ±10%. Затем будет рассмотрен вопрос снижения пределов. Все эти требования касаются также напряжения 380/660 В. Оно должно быть приведено к рекомендуемому значению 400/690 В.
** Не применять совместно со значениями 230/400 и 400/690 В.
В табл.1 для трехфазных трехпроводных или четырехпроводных сетей числитель соответствует напряжению между фазой и нулем, знаменатель - напряжению между фазами. Если указано одно значение, оно соответствует междуфазному напряжению трехпроводной сети.
Для однофазных трехпроводных сетей числитель соответствует напряжению между фазой и нулем, знаменатель - напряжению между линиями.
Напряжения, превышающие 230/400 В, применяются в основном в тяжелой промышленности и в больших зданиях коммерческого назначения.
В нормальных условиях работы сетей рекомендуется поддерживать напряжение в точке питания потребителя с отклонением от номинального значения не более ±10%.
