Датчики автомобиля и их функции. Датчики на наших авто, назначение и принцип работы.

01.03.2016 в 18:31

Датчики автомобиля и их функции. Датчики на наших авто, назначение и принцип работы.

Датчик массового расхода воздуха (ДМРВ.

Назначение датчика. Принцип действия.

Датчик массового расхода воздуха предназначен для преобразования расхода воздуха, поступающего в двигатель, в напряжение постоянного тока.
Информация датчика позволяет определить режим работы двигателя и рассчитать цикловое наполнение цилиндров воздухом на установившихся режимах работы двигателя, длительность которых превышает 0, 1 секунды.

Датчики автомобиля и их функции. Датчики на наших авто, назначение и принцип работы.Чувствительный элемент датчика построен на принципе терморезистивного анемометра и выполнен в виде платиновой нагреваемой нити. Нить нагревается электрическим током, а с помощью термодатчика и схемы управления датчика ее температура измеряется и поддерживается постоянной.
Только в том случае, если через датчик поток воздуха увеличивается, то платиновая нить начинает охлаждаться, схема управления датчика увеличивает ток нагрева нити, пока температура ее не восстанавливается до первоначального уровня, таким образом величина тока нагрева нити пропорциональна расходу воздуха.
Вторичный преобразователь датчика преобразует ток нагрева нити в выходное напряжение постоянного тока.
С течением времени нить загрязняется, что приводит к смещению градуировочной характеристики датчика.
Для очистки нити от грязи после выключения двигателя (при выполнении определенных условий) нить прожигается до 900-1000°C импульсом тока в течение 1 секунды. Формирует импульс управления прожигом блок управления.

Датчики автомобиля и их функции. Датчики на наших авто, назначение и принцип работы.Для промывки никак нельзя использовать кетоны и эфиры. По трём причинам:
1. растворяют компаунд.
2. при высыхании очень сильно охлаждают кристалл. Он может "Лопнуть\Треснуть".
3. растворяют "Маску" на кристалле (это отн. Не страшно, но в центре кристалла есть полимерная плёнка в окошке, похоже из полиэтилентерефталата, на которой тоже маска и металл. Напыление) если маска смоется, плёнка деформируется и оторвётся.

Датчики автомобиля и их функции. Датчики на наших авто, назначение и принцип работы.Не надо:
- Лазить туда спичками\зубочистками и т. д.;.
- Промывать всякими разъедателями типа виннса и карбоклина.

Датчики автомобиля и их функции. Датчики на наших авто, назначение и принцип работы.В общем, что остаётся?
WD - 40. Там соляра и тяжёлые жирные кислоты. Моют хорошо, но надолго оставляют плёнку. Её надо смывать. Смывать нужно спиртами (этил / метил / изопропил) в смеси с дистиллированной водой (20% воды), или этил / бутил / пропил - ацетатами (Ч. Д. а. . они с водой нормально смешиваются (но хозтоварные грязные, и оставляют налёт. Думаю, что лучше кристалл поливать из шприца с тонкой иголкой. А сушить "Родным" вентилятором, включив его с компа. Ну, по крайней мере, искусственной смертью он не умрёт, а от естественной никто не застрахован. Хорошие результаты по промывке ДМРВ дает обычная промывка изопропиловым спиртом с предварительно разогретым, с помощью технического фена, до 60-70 градусов ДМРВ и промывочной жидкости.

Датчики автомобиля и их функции. Датчики на наших авто, назначение и принцип работы.Датчик положения дроссельной заслонки (ДПДЗ).

Датчики автомобиля и их функции. Датчики на наших авто, назначение и принцип работы.Датчик положения дроссельной заслонки установлен сбоку на дроссельном блоке на одной оси с приводом дроссельной заслонки. Датчик положения дроссельной заслонки считывает показания с положения педали "Газа". Основной враг датчика положения дроссельной заслонки - мойщики двигателей.
Срок службы датчика положения дроссельной заслонки совершенно непредсказуем. Нарушения в работе датчика положения дроссельной заслонки проявляются в повышенных оборотах на холостом ходу, в рывках и провалах при малых нагрузках.

Датчики автомобиля и их функции. Датчики на наших авто, назначение и принцип работы.Датчик детонации.

Датчики автомобиля и их функции. Датчики на наших авто, назначение и принцип работы.Датчик детонации установлен на блоке двигателя между 2-м и 3-им цилиндрами. Существуют два типа датчика детонации - резонансный (бочонок) и широкополосный (таблетка. Датчик детонации разных типов не взаимозаменяемы.
Датчик детонации - это надежный элемент, но требует регулярной чистки разъема. Принцип работы датчика детонации - как у пьезо - зажигалки. Чем сильнее удар, тем больше напряжение.
Отслеживает детонационные стуки двигателя. В соответствии с сигналом датчика детонации контроллер устанавливает угол опережения зажигания. Есть детонация - более позднее зажигание. Отказ или обрыв датчика детонации проявляются в "Тупости" мотора и повышенному расходу топлива.
Он представляет собой пустотелый шестигранный корпус с резьбовым выступом для вкручивания в ДВС. Внутри корпуса обычным винтиком прикручивается двухслойный пьезоэлемент, который и вырабатывает эдс при воздействии на него колебаний звуковой частоты через корпус датчика.
Эти колебания с помощью пьезоэлемента в аудиосигнал преобразуются. Таким образом, с помощью ДД блок EFI "Слышит", что происходит в двигателе во время его работы. То есть, это своеобразный микрофон, а точнее, пьезокерамический звукосниматель (как на проигрывателях виниловых пластинок.
Корпус по край залит специальным компаундом, по ощущению напоминающий хрупкую крошащуюся искусственную резину. Этот компаунд (на форуме его называют "Смолой") не только защищает пьезоэлемент от воздействия окружающей среды, но еще и создаёт специфическую АЧХ (амплитудно - частотную характеристику) сигнала, так как спектр ДД должен лежать в области 1400-6000 гц с центральной частотой в районе 2700 гц (примерная частота детонации.
В том случае, если появляются детонационные процессы, то блок EFI автоматически изменяет угол опережения зажигания (уоз) до тех пор, пока детонационные процессы не сведутся к минимуму или вообще не ликвидируются.
Таким образом, ДД является неотъемлемой частью цепей коррекции формирования и наиболее эффективного сжигания топливной смеси. Выход из строя ДД сопровождается появлением ошибки самодиагностики, детационными процессами в ДВС (при этом характерным так называемым "Звоном Пальцев"), худшей тягой, повышенным расходом топлива.

Датчик давления масла.

Давление масла в системе контролируется специальным датчиком, установленным в масляной магистрали. Электрический сигнал от датчика поступает к контрольной лампе на приборной панели. На автомобилях также может устанавливаться указатель давления масла.

Датчик давления масла может быть включен в систему управления двигателем, которая при опасном снижении давления масла отключает двигатель.

На современных двигателях устанавливается датчик контроля уровня масла и соответствующая ему сигнальная лампа на панели приборов. Наряду с этим, может устанавливаться датчик температуры масла.

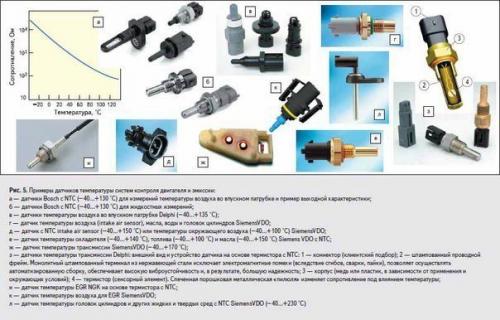

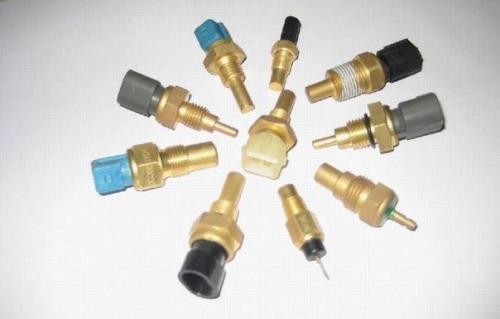

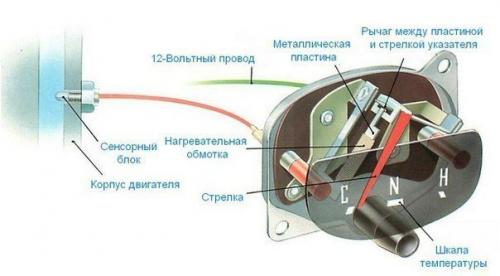

Датчик температуры охлаждающей жидкости (дож).

Датчик температуры охлаждающей жидкости установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта. Основное функциональное назначение датчика температуры охлаждающей жидкости - чем холоднее мотор, тем богаче топливная смесь.
Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор (резистор), сопротивление которого изменяется в зависимости от температуры. Типовые значения 100 гр. - 177 ом, 25 гр. - 2796 ом, 0 гр. - 9420 ом, - 20 гр. - 28680 ом. Температура охлаждающей жидкости почти на все характеристики управления двигателем влияет. Датчик температуры охлаждающей жидкости весьма надежен.
Основные неисправности - нарушение электрического контакта внутри датчика, нарушение изоляции или обрыв проводов.
Отказ датчика температуры охлаждающей жидкости - включение вентилятора на холодном двигателе, трудность запуска горячего мотора, повышенный расход топлива.

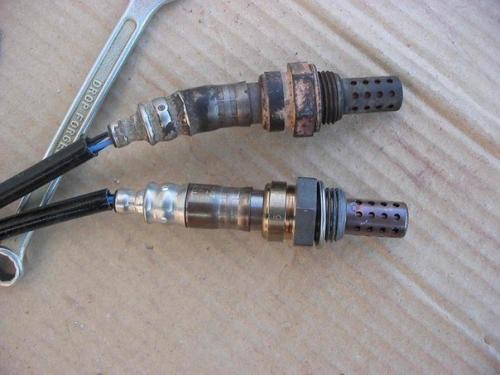

Датчик кислорода.

Датчик кислорода (лямбда зонд) установлен на приемной трубе глушителя. Серьезный, но весьма надежный электрохимический прибор.
Задача датчика кислорода - определение наличия остатков кислорода в отработавших газах.
Есть кислород - бедная топливная смесь, нет кислорода - богатая.
Показания датчика кислорода используются для корректировки подачи топлива.
Категорически запрещается использование этилированного бензина.
Выход из строя датчика кислорода приводит к увеличению расхода топлива и вредных выбросов.

Датчик положения коленчатого вала (ДПКВ).

Датчик положения коленвала предназначен для формирования электрического сигнала при изменении углового положения специального зубчатого диска, установленного на коленвале двигателя.
Датчик положения коленвала установлен около шкива коленвала и считывает сигналы по рискам. Это основной датчик, по показаниям которого определяется цилиндр, время подачи топлива и искры.
Конструктивно датчик положения коленвала представляет собой кусок магнита с катушкой тонкого провода. Очень вынослив.
Датчик положения коленвала работает в паре с зубчатым шкивом коленчатого вала. Отказ датчика - остановка двигателя. В лучшем случае ограничение оборотов двигателя в районе 3500 - 5000 об/ми.

Датчик фаз (распредвала ДКВ).

Устанавливается только на 16-тиклапанном двигателе. Информация для организации впрыска топлива в конкретный цилиндр используется.
Отказ датчика переводит топливоподачу в попарно - параллельный режим, что приводит к резкому обогащению топливной смеси.
Датчик фаз устанавливается на двигателе в верхней части головки блока цилиндров за шкивом впускного распредвала.
На шкиве впускного распредвала расположен задающий диск с прорезью. Прохождение прорези через зону действия датчика фаз соответствует открытию впускного клапана первого цилиндра.

Регулятор холостого хода (РХХ), распредвала ДКВ.

Является устройством, которое необходимо в системе для стабилизации оборотов холостого хода двигателя. РХХ Представляет из себя шаговый электродвигатель с подпружиненной конусной иглой.
Во время работы двигателя на холостом ходу, за счет изменения проходного сечения дополнительного канала подачи воздуха в обход закрытой заслонки дросселя, в двигатель поступает, необходимое для его стабильной работы, количество воздуха.
Этот воздух учитывается датчиком массового расхода воздуха (ДМРВ) и, в соответствии с его количеством, контроллер осуществляет подачу топлива в двигатель через топливные форсунки.
По датчику положения коленчатого вала (ДПКВ) контроллер отслеживает количество оборотов двигателя и в соответствии с режимом работы двигателя управляет РХХ, таким образом добавляя или снижая подачу воздуха в обход закрытой дроссельной заслонки (см. Фото - 2 и фото - 3.

На прогретом до рабочей температуры двигателе контроллер поддерживает обороты холостого хода. В том случае, если же двигатель не прогрет, контроллер за счет РХХ увеличивает обороты и, таким образом, обеспечивает прогрев двигателя на повышенных оборотах коленвала. Данный режим работы двигателя позволяет начинать движение автомобиля сразу и не прогревая двигатель.
Регулятор холостого хода установлен на корпусе дроссельной заслонки и крепится к нему двумя винтами.
К сожалению, на некоторых автомобилях головки этих крепежных винтов могут быть рассверлены или винты посажены на лак, что может значительно усложнить демонтаж РХХ для его замены или прочистки воздушного канала. В таких случаях редко удается обойтись без демонтажа всего корпуса дроссельной заслонки.
РХХ Является исполнительным устройством и его самодиагностика в системе не предусмотрена. Поэтому при неисправностях регулятора холостого хода лампа "Check Engine" не загорается. Симптомы неисправностей РХХ во многом схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки), но во втором случае чаще всего на неисправность ДПДЗ явно указывает лампа "Check Engine".
К неисправностям регулятора холостого хода можно отнести следующие симптомы:
- Неустойчивые обороты двигателя на холостом ходу, - самопроизвольное повышение или снижение оборотов двигателя, - остановка работы двигателя при выключении передачи, - отсутствие повышенных оборотов при запуске холодного двигателя, - снижение оборотов холостого хода двигателя при включении нагрузки (фары, печка и т. д. . для демонтажа регулятора холостого хода необходимо при выключенном зажигании отключить его четырехконтактный разъем и отвернуть два крепежных винта. Монтаж РХХ производят в обратной последовательности. Кроме того, уплотнительное кольцо на фланце следует смазать моторным маслом. Автор неизвестен.

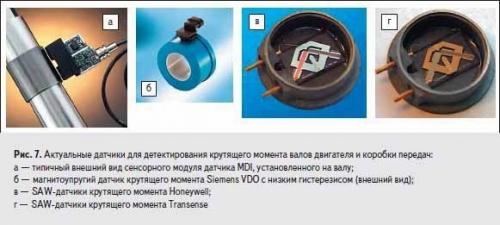

Датчики эсуд. Что такое датчик, зачем он нужен, какую функцию выполняет?

Основным элементом системы управления двигателем является электронный блок управления (ЭБУ). Он способен воспринимать информацию только в виде электрических сигналов, характеризующихся тем или иным значением напряжения, частоты, скважности и т.п. Но параметры работы двигателя носят чисто физические характеристики. Чтобы сообщить их блоку управления, необходимо преобразовать физическую величину в величину электрическую, пригодную для обработки в блоке управления в соответствии с заложенной в него программой. Итак,

Датчик – это элемент системы управления двигателем, задача которого состоит в преобразовании физических величин, характеризующих работу двигателя, в электрические величины, пригодные для обработки электронным блоком управления.

Перечислим физические величины и явления, информация о которых необходима блоку управления:

  • температура;
  • давление;
  • частота вращения;
  • концентрация;
  • количество воздуха;
  • пространственное положение;
  • вибрация.

Перечисленную совокупность датчики преобразуют в электрические параметры:

  • напряжение;
  • ток;
  • частота.

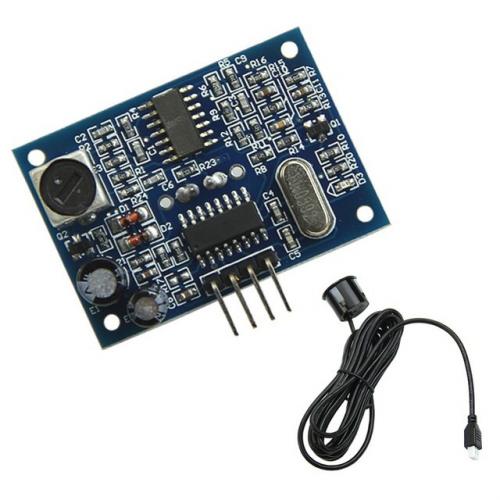

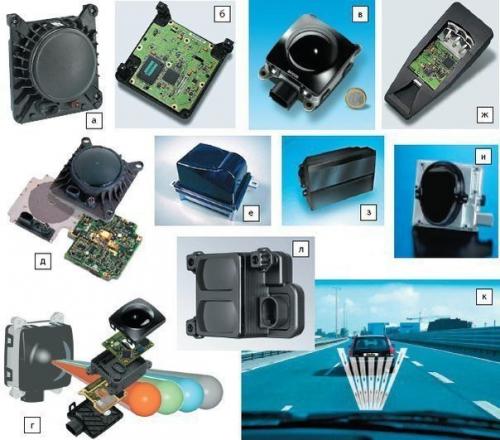

Датчики мертвых Зон автомобиля.Система контроля слепых зон

Датчики мертвых Зон автомобиля.Система контроля слепых зон

Почитал про такие штатные системы на Вольво, Ауди, Мерседес и др. Работают они либо от камер (вольво), либо от ультразвуковых сонаров. У Ардуино сонар есть, очень дешевый и бъет до 4 м. Но влагозащиты он не имеет. Полистав алибабу, нашел необходимое устройство. В его состав входит плата и датчик обычного парктроника (5в 40кГц).

Датчики мертвых Зон автомобиля.Система контроля слепых зон

Взял плату Arduino Uno

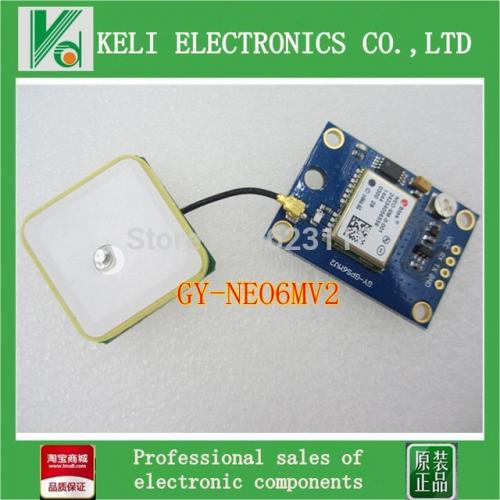

Gps модуль (про него чуть позже)

Датчики мертвых Зон автомобиля.Система контроля слепых зон

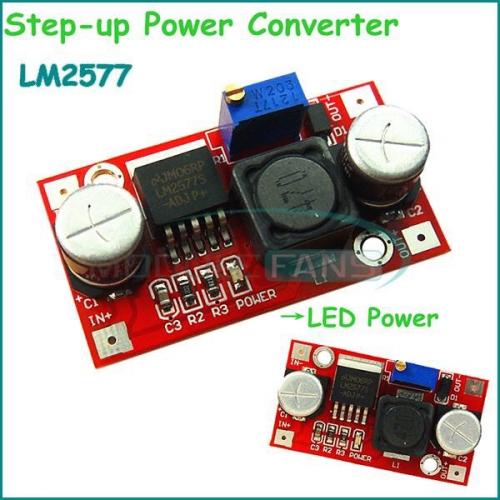

Преобразователь напряжения

Датчики мертвых Зон автомобиля.Система контроля слепых зон

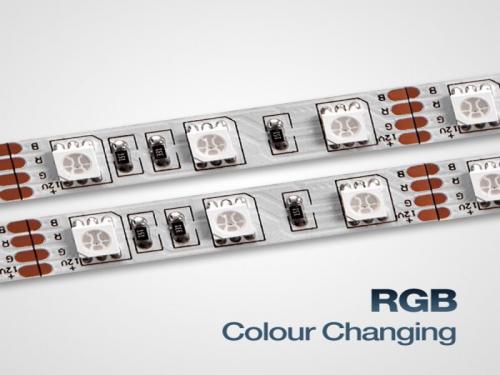

Кусок RGB ленты

Датчики мертвых Зон автомобиля.Система контроля слепых зон

Вырезал диод из ленты, подпаял провода к цветам красный и зеленый.
Снял зеркала с авто, принялся выковыревать зеркальные элементы…сломал оба))) благо есть Авито)))
Купил новые. С обратной стороны между полосками подогрева зашкурил небольшой участок

Протянул проводку во внутрь зеркала

Вывел в через дверь к разъему в стойке

Благо есть свободные пины. Жаль, не оказалось под рукой таких мам и пап

Далее по салону прокинул и в багажник к заднему крылу.
Подобрал резисторы для этих диодов таким образом, чтобы при включении зеленого и красного получился нормальный желтый цвет.
На изгибе заднего бампера установил датчик, проводку завел через резиновую заглушку в задней панели кузова.

Теперь долгая и кропотливая работа с наладкой системы. Тут пипец, датчики то видят препятствие, то нет. Оказалось, плата преобразователя напряжения находилась вблизи от Ардуино, давала помехи. Убрал подальше, но система всё равно не идеально отрабатывает.
Поигрался с настройкой чувствительности сонаров, вроде удалось.

Теперь, для чего Gps модуль. Его я добавил для того, чтобы система начинала работать при скорости свыше заданной. Считываем скорость авто со спутников и отправляем в Ардуино. Иначе, когда машина стоит или движется задним ходом, сонары срабатывали от парктроника или просто от идущего человека…
В случае потери спутников (в тоннеле), система будет активна на любой скорости.
Все работает, но не идеально. Видимо, не хватает чувствительности датчикам. За такие копейки то)))

Если кому надо, могу выложить схему и скетч!

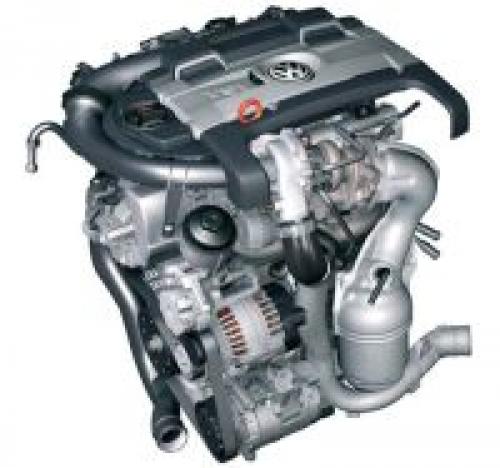

Датчики автомобиля и их функции. Устройство датчиков современного автомобиля

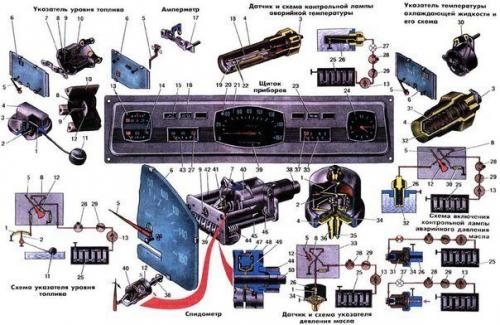

Датчики автомобиля и их функции. Устройство датчиков современного автомобиляДо 70-го года прошлого века любой автомобиль был оборудован максимум тремя датчиками: уровня топлива, температуры охлаждающей жидкости и давления масла. Они подключались к магнитоэлектрическим и световым устройствам индикации на панели приборов. Их назначением являлось только информирование водителя о параметрах работы двигателя и количестве горючего. Тогда устройство датчиков автомобиля было очень простым.

Но время шло, и в 70-е годы того же столетия производители автомобилей стали уменьшать содержание вредных веществ в выхлопных газах, сходящих с их конвейеров авто. Необходимые для этого автомобильные датчики уже ничего не сообщали водителю, а только передавали информацию о работе двигателя в ЭБУ . Общее их количество в каждой машине значительно увеличилось. Следующее десятилетие ознаменовалось борьбой за безопасность при использовании машин, для этого были сконструированы новые датчики. Они предназначались для работы антиблокировочной системы тормозов и срабатывания пневматических подушек безопасности во время дорожно-транспортных происшествий.

АБС

Эта система предназначена для того чтобы не допускать полного блокирования колес при торможении. Поэтому устройство обязательно содержит датчики скорости вращения колес. Их конструкции различны. Они бывают пассивные или активные.

    • Пассивные — это в большей мере индуктивные датчики. Собственно датчик состоит из стального сердечника и катушки с большим числом витков тонкого эмалированного медного провода. Для того чтобы он мог выполнять свои функции, на привод колеса или на ступицу напрессовывают стальное зубчатое кольцо. А датчик закрепляют так, чтобы при вращении колеса зубцы проходили вблизи сердечника и индуцировали в катушке электрические импульсы. Их частота следования и будет пропорциональным выражением скорости вращения колеса. Преимущества устройство такого типа: простота, отсутствие питания и низкая стоимость. Их недостатком является слишком маленькая амплитуда импульсов на скоростях до 7 км/час.
    • Активные, которые бывают двух видов. Одни на основе всем известного эффекте Холла. Другие – магниторезистивные на основе одноименного явления. Магниторезистивный эффект состоит в изменении электрического сопротивления полупроводника при попадании в магнитное поле. Оба вида активных датчиков отличаются достаточной амплитудой импульсов при любых скоростях. Но их устройство сложнее, а стоимость выше пассивных. Да и то, что им необходимо питание, не назовешь преимуществом.

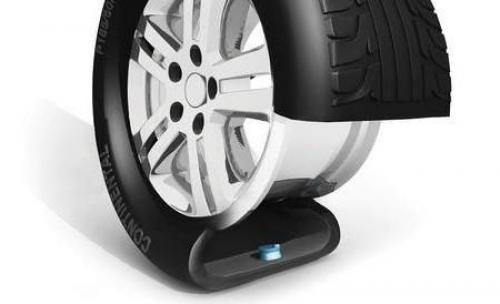

Датчики давления воздуха в шинах автомобиля. Конструкция

Работает такое оборудование за счет датчика, который устанавливается на диск, внутрь покрышки. Система включает в себя несколько компонентов:

  • блок управления;
  • ЖК-дисплей;
  • приемную антенну;
  • датчик давления в шинах.

Датчики давления воздуха в шинах автомобиля. Конструкция

Принцип работы («Тусон Хендай» не исключение) состоит в восприятии блоком сигналов, исходящих от каждого датчика. Последний элемент представляет собой сложное устройство, которое включает:

  • датчик температуры;
  • датчик давления воздуха;
  • электронные механизмы управления и измерения;
  • аккумулятор;
  • антенну, которая передает полученный сигнал дальше на блок управления.

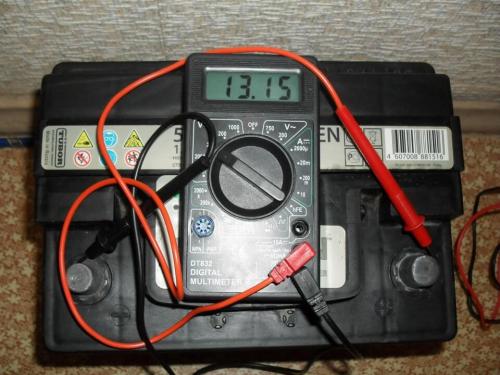

Проверка датчиков авто. Как проверить аккумулятор автомобиля мультиметром

Проверка аккумулятора автомобиля мультиметром включает в себя подключение сразу двух щупов. Мотор перед измерением также заглушите.

Красный щуп прислоните к «плюсовой» клемме, черный - к «минусовой». Если перепутаете - не страшно, прибор покажет актуальные цифры, просто со знаком минус.

Смотрите на экран прибора. Нормальный заряд аккумулятора колеблется в районе от 12,6 до 12,9 вольт.

Проверка датчиков авто. Как проверить аккумулятор автомобиля мультиметром

Работу АКБ можно проверить также с запущенным мотором. При такой проверке аккумулятора автомобиля мультиметром вы также узнаете, как аккумулятор работает в паре с генератором, а также исправен ли регулятор напряжения.

Нормальные цифры при работающем двигателе - 13-14 вольт. Если мультиметр показывает меньше - аккумулятор нужно зарядить, или есть утечка тока.

Помните: мультиметр покажет заряд АКБ, но не расскажет о его работе исчерпывающе. Для этого существуют другие устройства. Например, нагрузочная вилка.

Как проверить датчики автомобиля мультиметром

Причиной «смерти» аккумулятора, скачков напряжения, ненужных значений на панели приборов могут быть различные датчики в машине. По опыту автомобилистов, чаще всего вызывают проблемы 5 видов датчиков:

  • коленвала;
  • скорости;
  • детонации;
  • ABS;
  • кислородный датчик.

Понять, где они располагаются, вы можете из инструкции к машине, на сайтах автолюбителей, различных форумах.

Для проверки датчиков автомобиля мультиметром вам понадобится также информация о показателях напряжения в норме именно для вашего авто. Ее также можно найти в инструкции или в интернете.

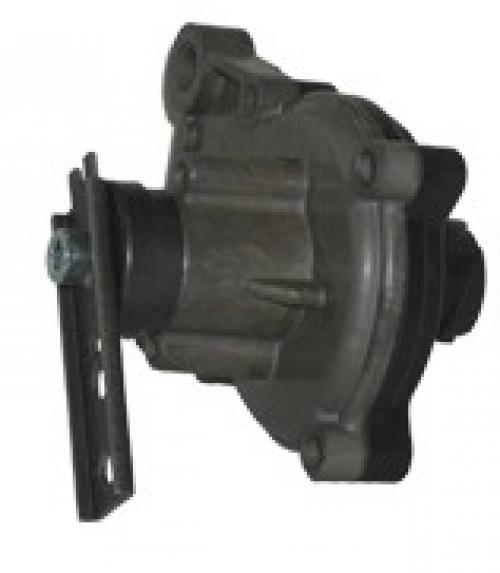

Датчики нагрузки на ось грузового автомобиля. Датчик перемещения ДП-01.

Датчики нагрузки на ось грузового автомобиля. Датчик перемещения ДП-01.

Датчик перемещения GNOM DP-01 (ДП-01) устанавливают между кузовом (грузовой платформой) автомобиля и наиболее нагруженной подрессоренной осью. Он контролирует величину нагрузки на заднюю ось при помощи специального поворотного рычага, связанного с подвеской. При загрузке автомобиля положение рычага изменяется, что приводит к изменению выходного напряжения. Напряжение выходного сигнала не зависит от напряжения в бортовой сети, так как устройство оснащено встроенным стабилизатором питания. Имеется и защита от короткого замыкания.

Технические параметры:

  • Сигнал: аналоговый с линейной характеристикой.
  • Метод измерения: магниторезистивный.
  • Угол поворота рычага, градус: ± 40.
  • Изменение выходного напряжения, В: 1,54-3,46.
  • Ошибка измерения, %: не более ±
  • Напряжение питания, В: 8-32.
  • Рабочий диапазон температур, градус Цельсия: -40+80.
  • Вес, г: не более 800.
  • Срок службы, моточас: не менее 18000.

Датчик дождя в автомобиле. Датчик дождя


Датчик дождя в автомобиле. Датчик дождя

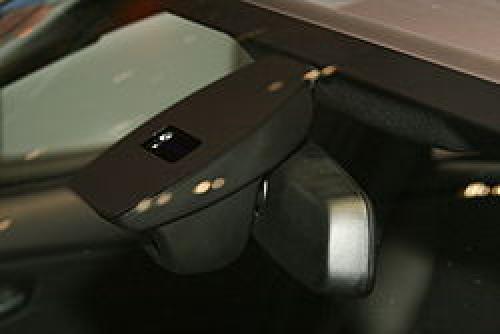

Датчик дождя на лобовом стекле автомобиля

Датчик дождя  — оптико-электронное устройство , устанавливаемое на ветровое стекло автомобиля и реагирующее на его увлажнение. Используется для автоматического управления стеклоочистителями и механизмами, закрывающими люк и стекла дверей.

Снег , дождь и грязь  — серьёзная помеха комфортному и безопасному управлению автомобилем , а необходимость включения-выключения щёток и регулирования интенсивности их работы отвлекает водителя от дороги. Уже не первый год специалисты трудятся над созданием системы, позволяющей автоматизировать этот процесс. Однако до недавнего времени подобными устройствами оснащали лишь очень дорогие модели машин.

Сегодня автопроизводители постепенно начинают использовать датчики дождя в стандартной комплектации автомобилей среднего и гольф-класса , а разработчики таких систем управления предлагают автолюбителям несколько их типов, в том числе и предназначенные для самостоятельной установки.

Датчик дождя включает в себя инфракрасный излучатель и фотоприёмник небольших размеров. В память их электронных блоков заложены параметры преломления инфракрасных лучей на наружной поверхности сухих (чистых) и влажных (загрязнённых) стёкол. Капли дождя или грязь, попадающие на лобовое стекло, вызывают изменение пути преломления лучей. На это и реагирует система, которая активизирует стеклоочиститель, определяет режим работы дворников в зависимости от интенсивности осадков и время действия щёток, отключая их в нужный момент. Чувствительность светоприёмников очень высока. Они учитывают тысячные доли миллилитра воды на лобовом стекле и срабатывают в течение нескольких миллисекунд.

Перечисленные возможности уже в достаточной степени позволяют автоматизировать работу стеклоочистителя, но конструкторы не стали останавливаться на достигнутом. Они создали модели датчиков дождя, которые способны также включать омыватель при сильном загрязнении стекла. Полезный прибор устанавливают под лобовым стеклом, учитывая два правила : чтобы он не мешал обзору и находился в зоне действия щёток.

В комплект датчика дождя входят блок управления и блок реле . Первый представляет собой оптическое электронное устройство , которое даёт команду исполнительному механизму на включение стеклоочистителя и омывателя. Его помещают в хорошо проветриваемом месте так, чтобы он не стал помехой обзору водителя (как правило рядом с салонным зеркалом заднего вида в зоне, которая очищается при работе щёток лобового стекла). При этом ветровое стекло не должно иметь дефектов, влияющих на функционирование оптической системы блока, а щётки должны хорошо очищать стекло, иначе они будут работать дольше, чем необходимо.

Блок реле (исполнительное устройство) осуществляет непосредственное управление стеклоочистителем и омывателем. Кроме того, он защищает систему от динамических изменений напряжения в электрической цепи автомобиля и от воздействия кондуктивных помех. Его крепят в удобном для подключения к питанию месте, предусмотренном конструкцией автомобиля.

В своё время датчик дождя послужил темой для рекламного ролика Peugeot 307 .
