Беспроводная зарядка для телефона своими руками.

Забирай на стену, чтобы не потерять!

Принцип работы такой схемы беспроводной зарядки достаточно прост. Роль зарядного устройства играет передающий контур, само устройство состоит из двух контуров - передатчика и приемника.
Приемный контур (плоская катушка) находится в самом телефоне, передатчик сделан в виде небольшой подставки, внутрь которого запрятана передающая катушка.
Cхема беспроводной зарядки.

Электричество передается из одного контура в другой методом индукции, возникший во втором контуре ток сначала выпрямляется и подается на аккумулятор. В качестве выпрямителя можно использовать буквально любой маломощный диод шоттки.

Сборку беспроводной зарядки своими руками мы начнем с передатчика.

Передатчик.

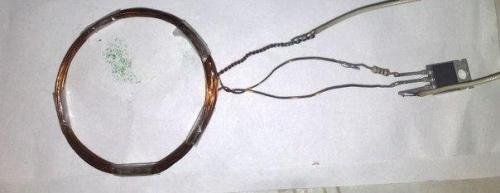

Схема передатчика проста и понятна. Обычная схема блокинг-генератора на одном транзисторе. Оправа для намотки передающей катушки - на ваше усмотрение. Желательно взять оправу с диаметром 7-10 см. На оправу мотаем 40 витков медной проволоки с диаметром 0, 5 мм. Обмотка отвод от середины имеет. Сначала аккуратно мотаем 20 витков, затем провод скручиваем, делаем отвод и в том же направлении мотаем остальные 20 витков. С катушкой все понятно? Пошли дальше.
Транзистор абсолютно любой, я пробовал и полевые и биполярные, с полевыми чуть быстрее заряжается. Можно использовать полевые ключи серии IRFZ44/48, Irl3705, Irf3205 (указываю только те, которые использовал сам), но можно ставить буквально любые. Из биполярных можно использовать отечественные: КТ 819, 805, 817, 815, 829. Выбор не критичен. Можно также использовать и транзисторы прямой проводимости, но в этом случае придется поменять полярность питания.

Номинал базового резистора не критичен (22 ом - 830 ом.
Приемник.
Приемный контур - мотал целых полчаса. Катушка плоская, состоит из 25 витков провода 0, 3-0, 4 мм. Контур удобно мотать на небольшом куске пластмассы, витки постепенно нужно укрепить при помощи суперклея, работа достаточно грязная и долгая. После намотки отделяем контур от пластмассового стенда, на который он был намотан. Это удобно делать при помощи монтажного ножа или лезвием.
Далее контур был подключен к аккумулятору через диод Ss14, последний является высокочастотным кремниевым диодом в СМД исполнении.

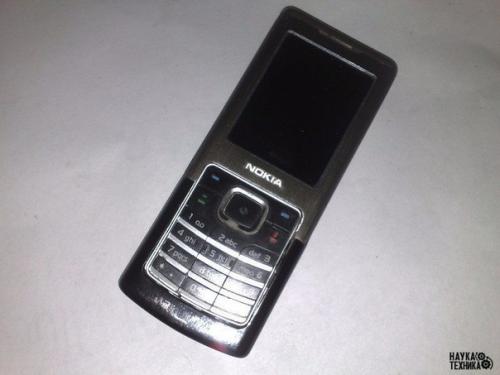

В моем случае, не работал разъем зарядки на телефоне, поэтому зарядку подключил напрямую к аккумулятору. Такое решение неудобно тем, что датчик не будет показывать, что телефон заряжается. С телефоном все завершено, теперь нужно поставить заднюю крышку.
